Bombeo de pegamento de una UP20 en una fábrica de cartón

Un destacado fabricante europeo de cartón corrugado abierto confió en las bombas de diafragma SAMOA para aplicaciones de transferencia de pegamento durante su proceso de fabricación. Esta reconocida empresa, con más de 30 plantas y 4000 empleados, produce todo tipo de cartón corrugado abierto, incluyendo los resistentes a la grasa, los impermeables o los autoadhesivos.

Después de probar bombas de dos marcas competidoras para bombear un tipo de pegamento, conocido como adhesivo corrugado de baja viscosidad, no quedaron satisfechos. Experimentaron problemas graves con la formación de hielo y pulsaciones, lo que implicaba una operación lenta del motor de aire, pérdida de presión y, por lo tanto, ineficiencias costosas para la empresa. Además, el problema de las pulsaciones aumenta las vibraciones en las tuberías del sistema y podría incluso dañar el fluido bombeado. Además, la competencia no proporcionaba a corto plazo piezas de repuesto.

Desafíos a resolver

Bombeo de fluidos de alta viscosidad.

Garantizar la fiabilidad y durabilidad del equipo.

Disponibilidad de piezas de repuesto.

Resolver problemas de formación de hielo.

Así afrontamos el proyecto

Para abordar los desafíos del bombeo de pegamento, se instaló una bomba neumática de doble diafragma de 2" de la serie PIVOT de SAMOA con código UP20A-BFC-NNN. El cuerpo central y las cámaras de aire están construidos de aluminio, mientras que las cámaras de fluido y los colectores están hechos de hierro dúctil. Todas las partes en contacto con el fluido están compuestas de Nitrilo (Buna-N), ofreciendo excelente resistencia a aceites y grasas. Además, la los materiales de la bomba se pueden configurar para adaptarse a los requisitos específicos de la aplicación. Con un caudal de 650 l/min, la construcción atornillada de la bomba asegura un sellado óptimo para prevenir fugas.

El Sistema de Distribución de Aire de la Serie PIVOT tiene conductos de evacuación de aire más cortos y sobredimensionados por los que sale el aire de las cámaras hacia la atmósfera, previniendo la congelación. Su operación es fiable y previene que la bomba se detenga. El mantenimiento es sencillo debido al bajo número de piezas, y el diseño del cartucho de la válvula de aire simplifica la instalación.

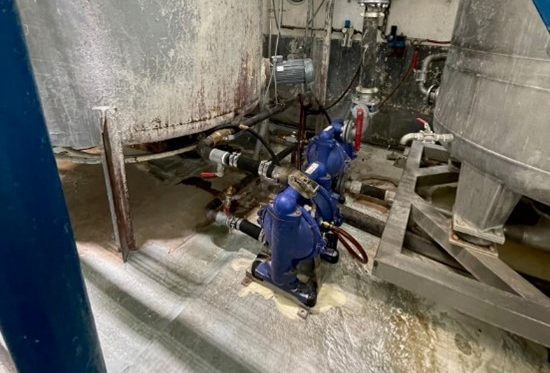

Samoa UP20 pumping glue in cardboard industry

La solución

Después de dos meses de operación continua sin incidentes, se puede asegurar que el cambio de la competencia a nuestra bomba ha sido un éxito, ya que el cliente está altamente satisfecho por las siguientes razones:
• La UP20 de SAMOA consume menos aire que la bomba de la competencia que tenían anteriormente para proporcionar el mismo caudal. Esto resulta en menor desgaste, mayor vida útil de las partes móviles de la bomba y menor consumo de energía para las bombas de SAMOA en comparación con el modelo de la competencia.

	SAMOA UP20	MODELO DE LA COMPETENCIA
Presión de suministro de aire	4,8 bar – 69, 6 psi	6,2 bar – 90 psi
Consumo de aire	1897,9 l/min – 66,4 scfm	2007,1 l/min – 70,2 scfm

La desaparición de la formación de hielo aumenta la fiabilidad y mejora el rendimiento.
Minimiza los costes de mantenimiento. El Cartucho de la Válvula de Aire es un componente clave para asegurar un mantenimiento rápido y fácil gracias a su diseño inteligente.
